UG高级仿真培训_温度翘曲分析

◆.在NX中，打开需要仿真的部件，如图所示：

◆.启动高级仿真.

◆.右击部件，点新建FEM，并选择NX Nastran确定，理想化部件勾选并确定.

◆.右击部件设为显示部件，如图所示

◆.选择提升体，选择中面（可以自动定义）

◆.2D网格，进行细分

◆.1D连接：点到边（注：如有不规则可用分割壳命令）如图：

◆.选择材料：Steel-Rodlled-ThinShell编辑，材料1（选择材料Steel-Rodlled），默认厚度为测量部件的厚度

◆.更新保存-在新建仿真（类型：Sin）确定—选择model1_fem1部件打开—结算方案类型SOL 105 Linean Buckling确定

◆.翘曲：需要一端固定如图左，另一端力的载荷FX:1N如图右

◆.初始温度20C

◆.结算模型：结算并显示结果

Solution求解，点击OK.

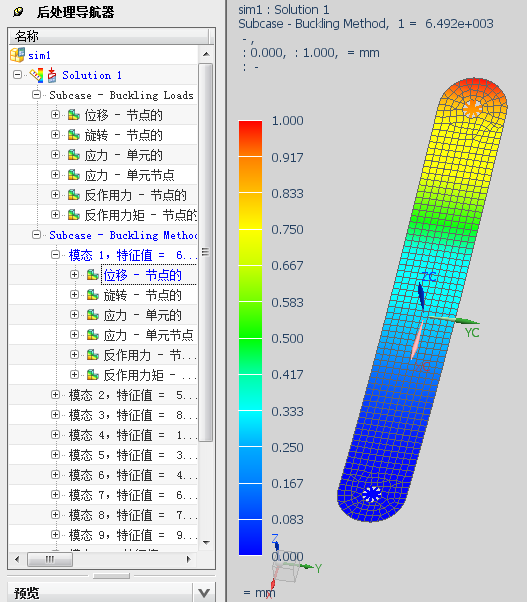

点击结果查看显示结果
