UG软件编程时如何改变工序子类型图标？替换成自己喜欢的图片。

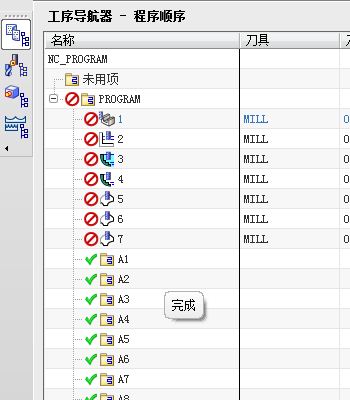

如下图所示效果

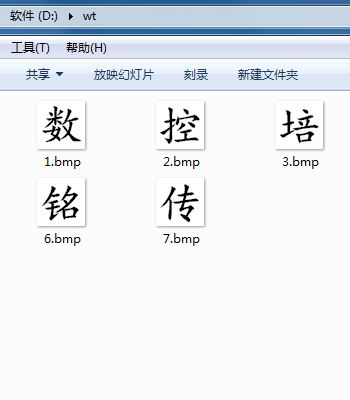

第一步：将图片文件用画图类软件编辑并准备好，存放在D盘下面名为wt的文件夹内。

请注意图片名称！并且图片后缀名必须为BMP位图格式！

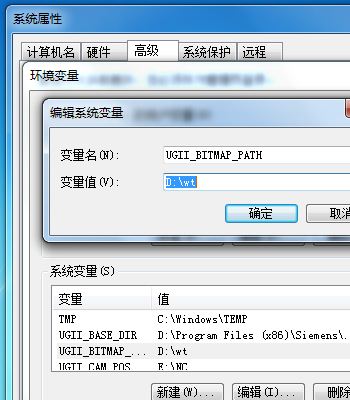

第二步：新建环境变量，变量名为UGII_BITMAP_PATH，变量值为D:\wt

第三步：将模板打开（不知道什么是模板百度搜索下）

        将模板内工序子类型重新命名，名称必须和图片名称一致

第四步：将模板保存后重新启动UG软件，即可实现本文开头所示效果

上海铭传模具数控培训分享，关于如何自定义工序子类型图标问题的全过程
